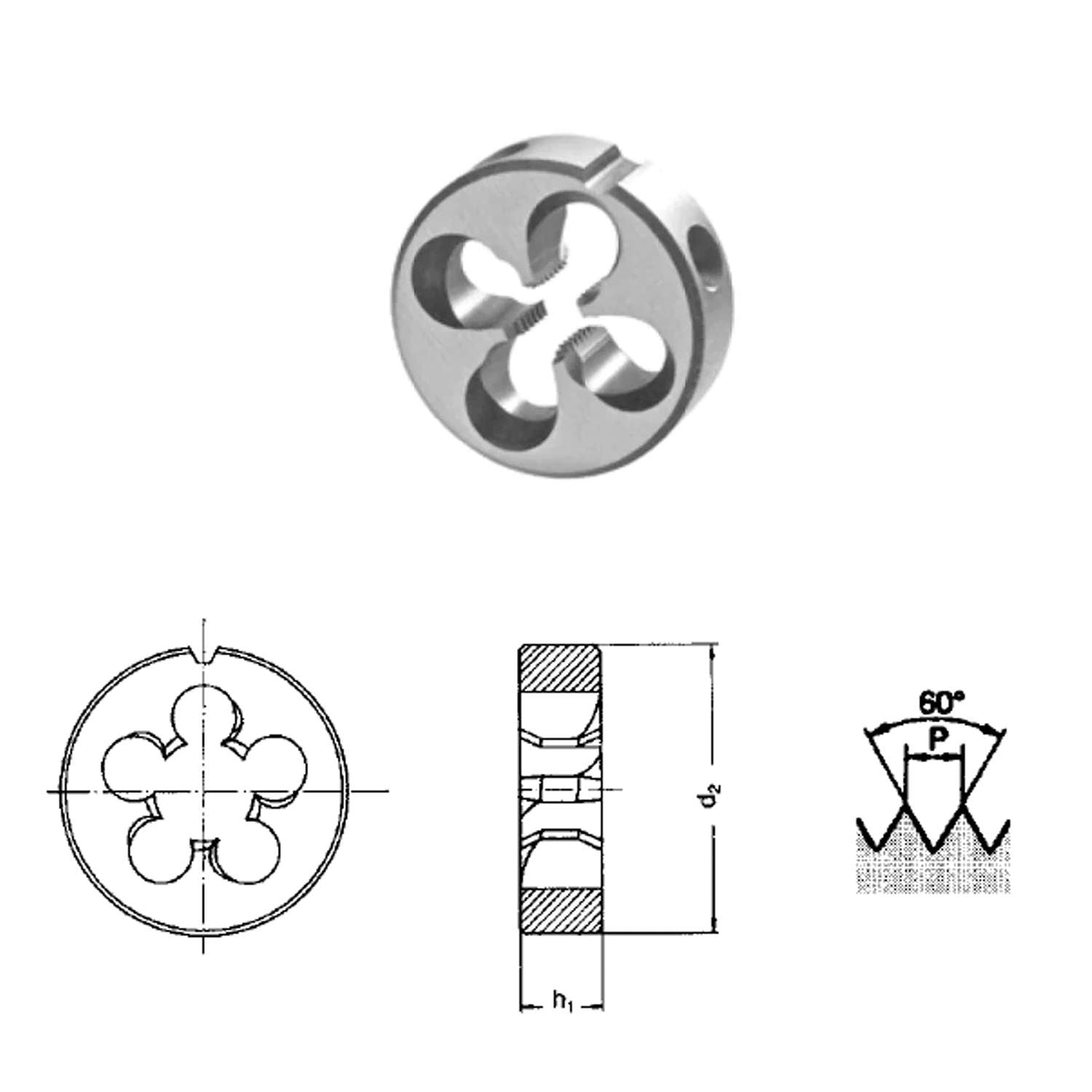

Filere per filettatura metrica ISO, passo fine - JBO

FILIERE CON IMBOCCO CORRETTO NITRURATE PER ACCIAI LEGATI
PER FILETTATURA METRICA ISO, PASSO FINE DIN 13

Tipo Destre

Materiale HSS-E

Tolleranza 6g

Specifiche

Ø mm       Passo    dxh        Taglienti nr.

M4            0,5        20x5        4

M5            0,5        20x5        4

M6            0,5        20x5        4

M6            0,75      20x7        4

M8            0,5        25x9        5

M8            0,75      25x9        4

M8             1         25x9         4

M10          0,75      30x11      5

M10           1         30x11       5

M12           1         38x10       5

M12           1,5      38x10       5

M14           1         38x10       5

M14           1,5      38x10       5

M16           1         45x14       5

M16           1,5      45x14       5

M18           1         45x14       5

M18           1,5      45x14       5

M20           1         45x14       6

M20           1,5      45x14       6

M22           1,5      55x16       6

M24           1,5      55x16       6

M24           2         55x16       6

M26           1,5      55x16       6

M30           1,5      65x18       6

M30           2         65x18       6
