Descrizione

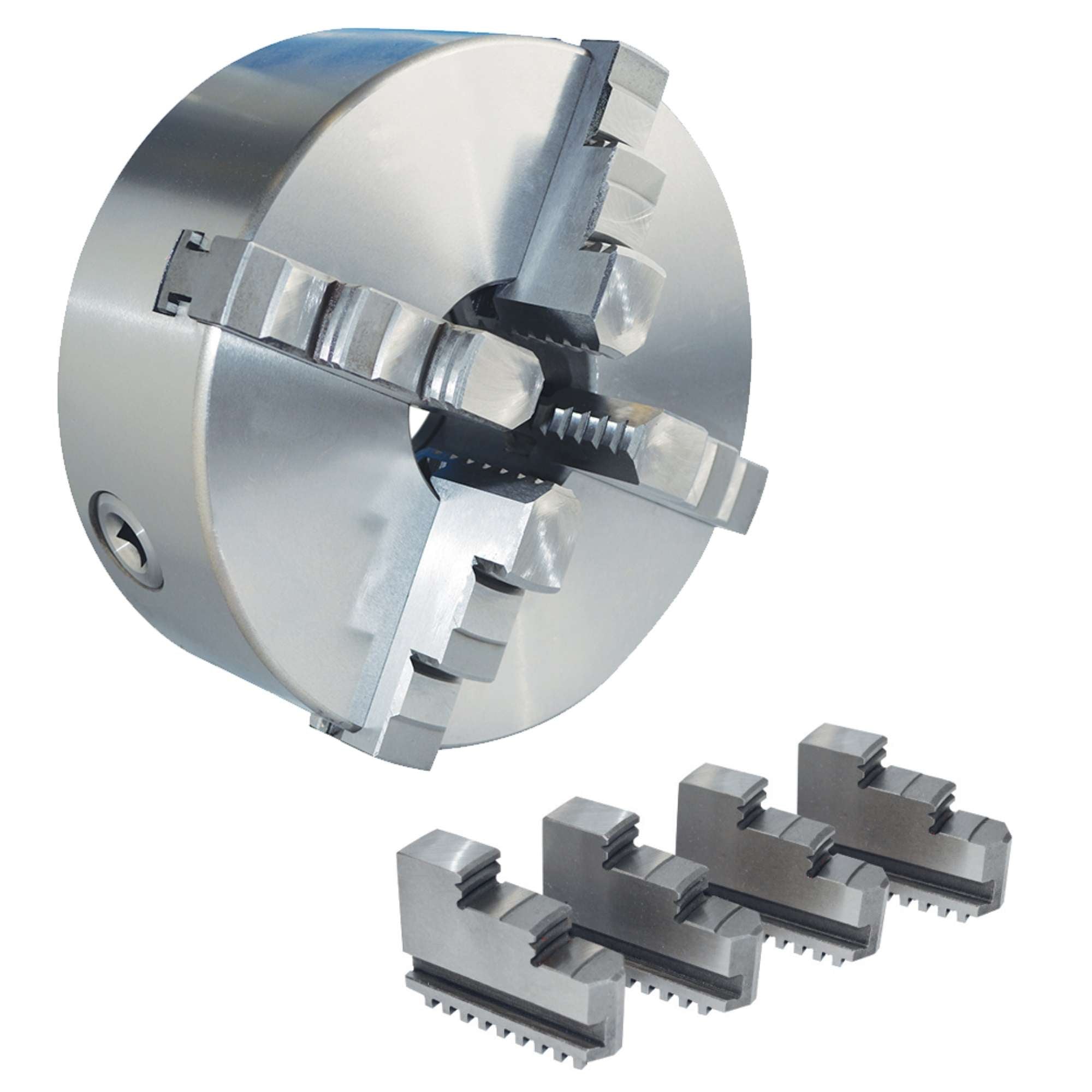

Mandrino autocentrante di precisione tornio 4+4 griffe echoENG
Il mandrino autocentrante di precisione echoENG 4+4 griffe è progettato per lavorazioni su tornio che richiedono elevata stabilità, precisione e capacità di serraggio su pezzi di geometria complessa o irregolare.
Grazie alla configurazione 4+4 griffe autocentranti, questo mandrino garantisce una presa più equilibrata e sicura rispetto ai modelli a 3 griffe, risultando ideale per lavorazioni su componenti quadrati, rettangolari o particolari non perfettamente cilindrici.
Il corpo in ghisa ad alta resistenza assicura robustezza, assorbimento delle vibrazioni e lunga durata operativa anche in condizioni di lavoro gravose. Il sistema autocentrante consente un serraggio rapido e preciso, migliorando l’efficienza produttiva.
Ogni mandrino viene fornito completo di:
- Set di griffe per serraggio esterno
- Set di griffe per serraggio interno
- Chiave mandrino
Soluzione ideale per officine meccaniche, lavorazioni industriali e applicazioni CNC dove precisione e affidabilità sono essenziali.
Punti di forza
- Serraggio stabile su pezzi complessi o non cilindrici
- Configurazione 4+4 griffe per maggiore distribuzione della forza
- Elevata precisione e ripetibilità
- Corpo in ghisa per massima rigidità e durata
- Sistema autocentrante per riduzione tempi di setup
- Compatibile con torni manuali e CNC
- Completo di accessori

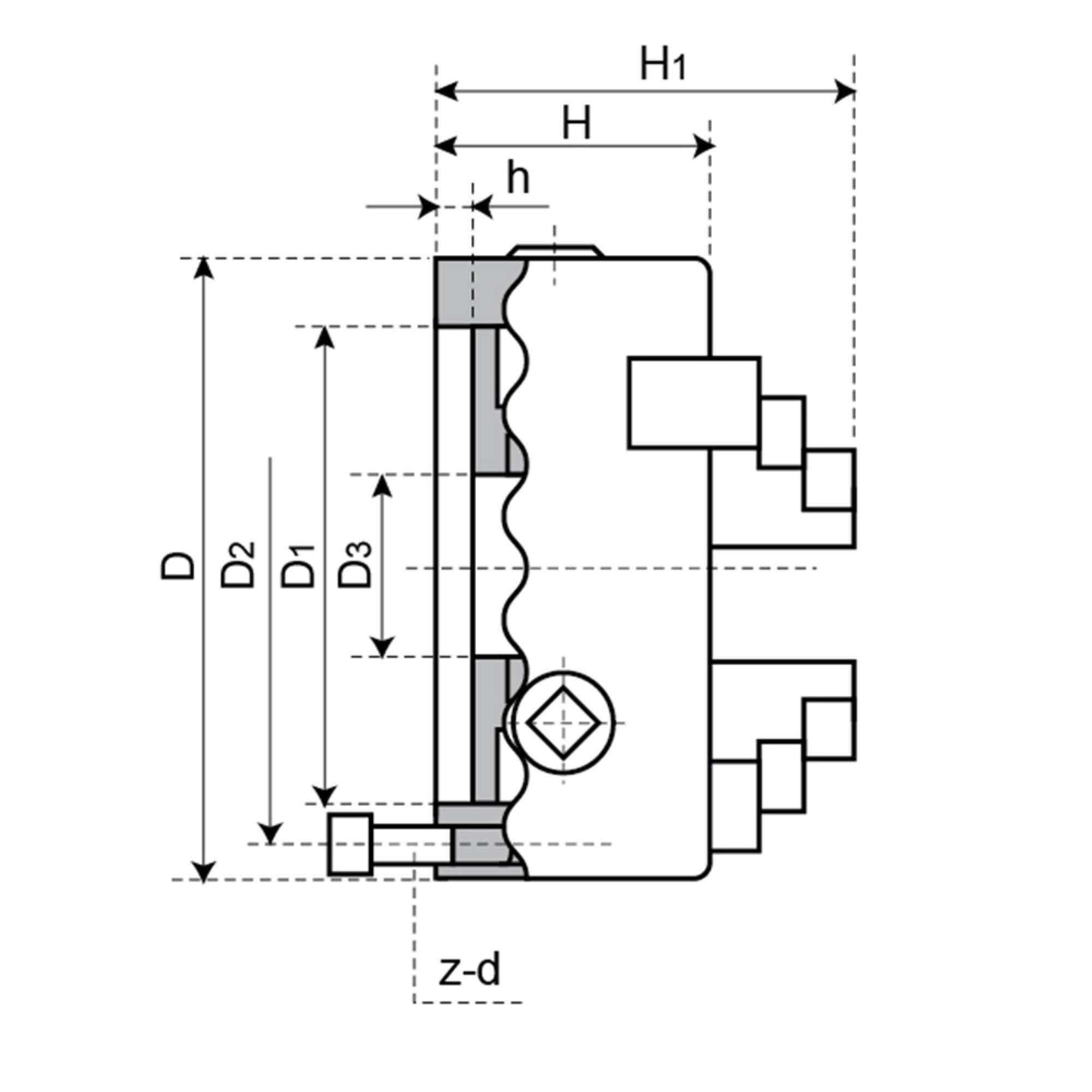

Tabella specifiche tecniche (tutte le varianti)
| Specifica | MA AC M410 | MA AC M412 | MA AC M416 | MA AC M420 | MA AC M425 | MA AC M431 | MA AC M440 |
|---|---|---|---|---|---|---|---|
| Diametro (D) mm | 100 | 125 | 160 | 200 | 250 | 315 | 400 |
| D1 mm | 72 | 95 | 130 | 165 | 206 | 260 | 340 |
| D2 mm | 84 | 108 | 142 | 180 | 226 | 285 | 368 |
| D3 mm | 22 | 30 | 40 | 65 | 80 | 100 | 130 |
| H1 mm | 74,5 | 85 | 95 | 109 | 120 | 142,5 | 155,5 |
| H mm | 55 | 58 | 65 | 75 | 80 | 90 | 100 |
| h mm | 3,5 | 4 | 5 | 5 | 5 | 6 | 6 |
| Attacco (z-d) | 3 - M8 | 3 - M8 | 3 - M8 | 3 - M10 | 3 - M12 | 3 - M16 | 3 - M16 |
| Quadro chiave mm | 8 | 10 | 10 | 12 | 12 | 14 | 15 |
| Peso kg | 3,5 | 5,5 | 7 | 13 | 30 | 48 | 68 |
