Descrizione

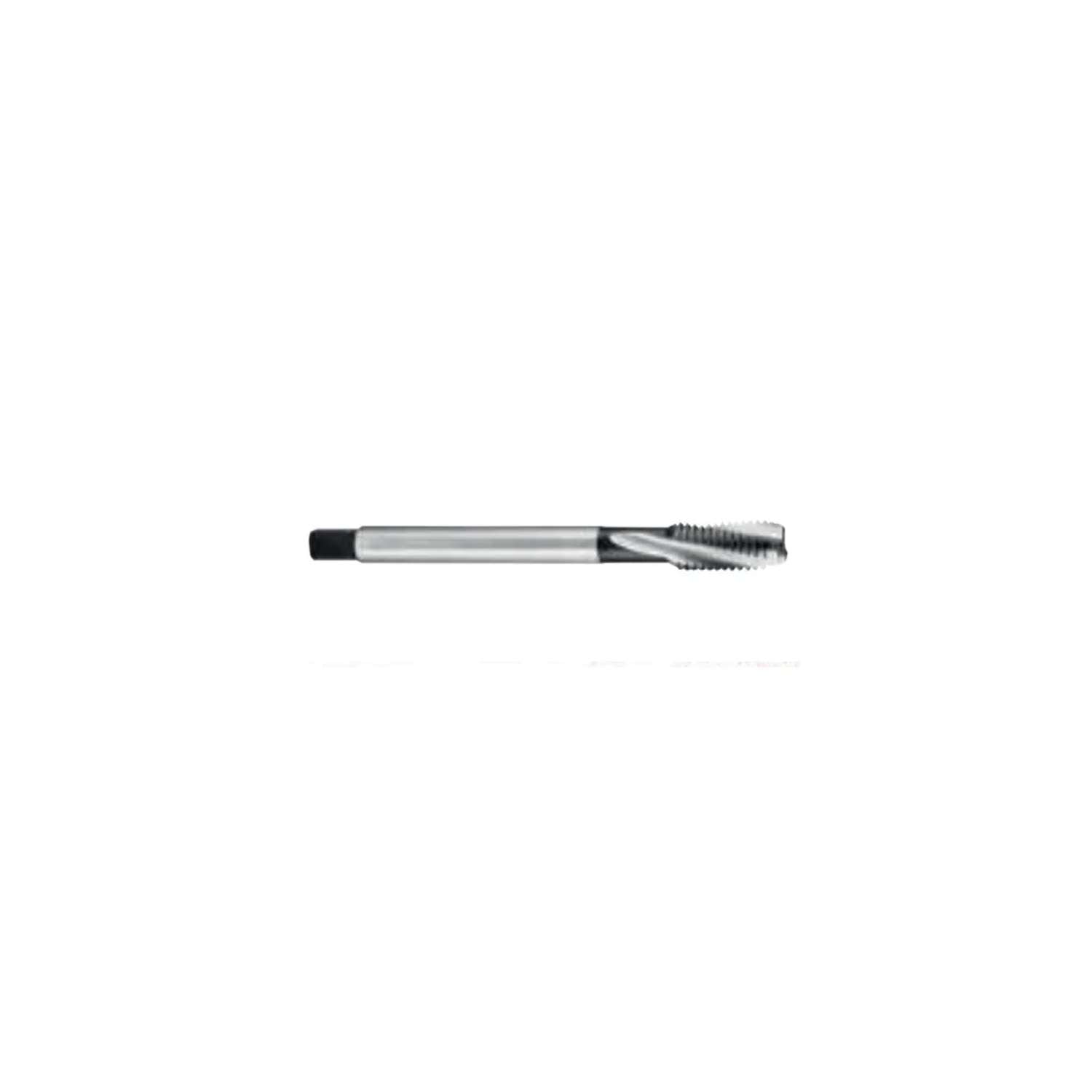

N - APPLICAZIONI GENERICHE - DIN 376 - CATALOGO 6658
Materiale: HSS-CO
Note: per maschiature di fori ciechi prodonde fino a 2 volte il ø del maschio.

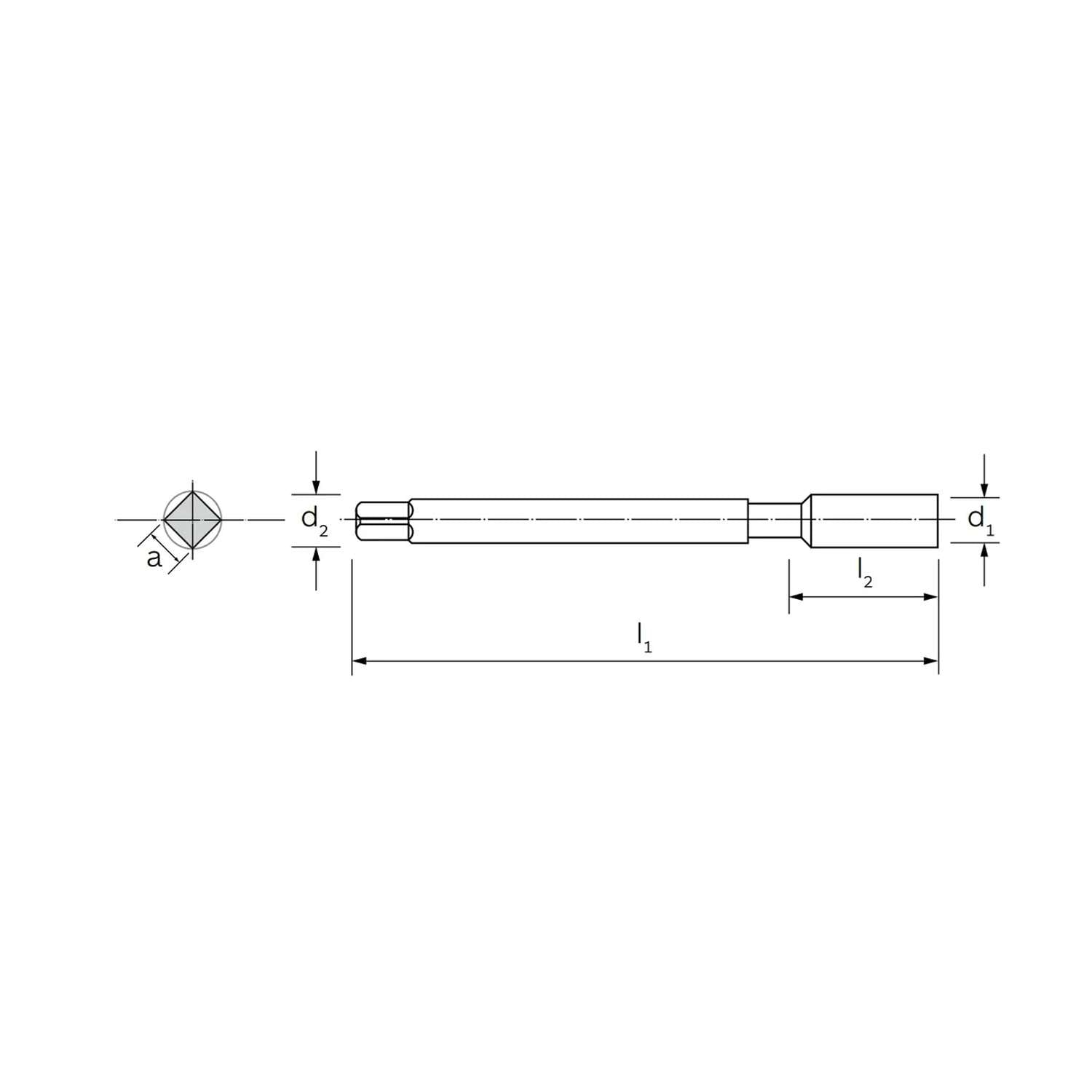

Ø | L1 | L2 | L3 | D2 h9 | a h12 | Ø Preforo | Passo |
10 | 100 | 24 | 14 | 7 | 5,5 | 8,5 | 1,5 |
12 | 110 | 29 | 16 | 9 | 7 | 10,2 | 1,75 |
14 | 110 | 30 | 20 | 11 | 9 | 12 | 2 |
18 | 125 | 34 | 24 | 14 | 11 | 15,5 | 2,5 |
20 | 140 | 34 | 25 | 16 | 12 | 17,5 | 2,5 |
