Descrizione

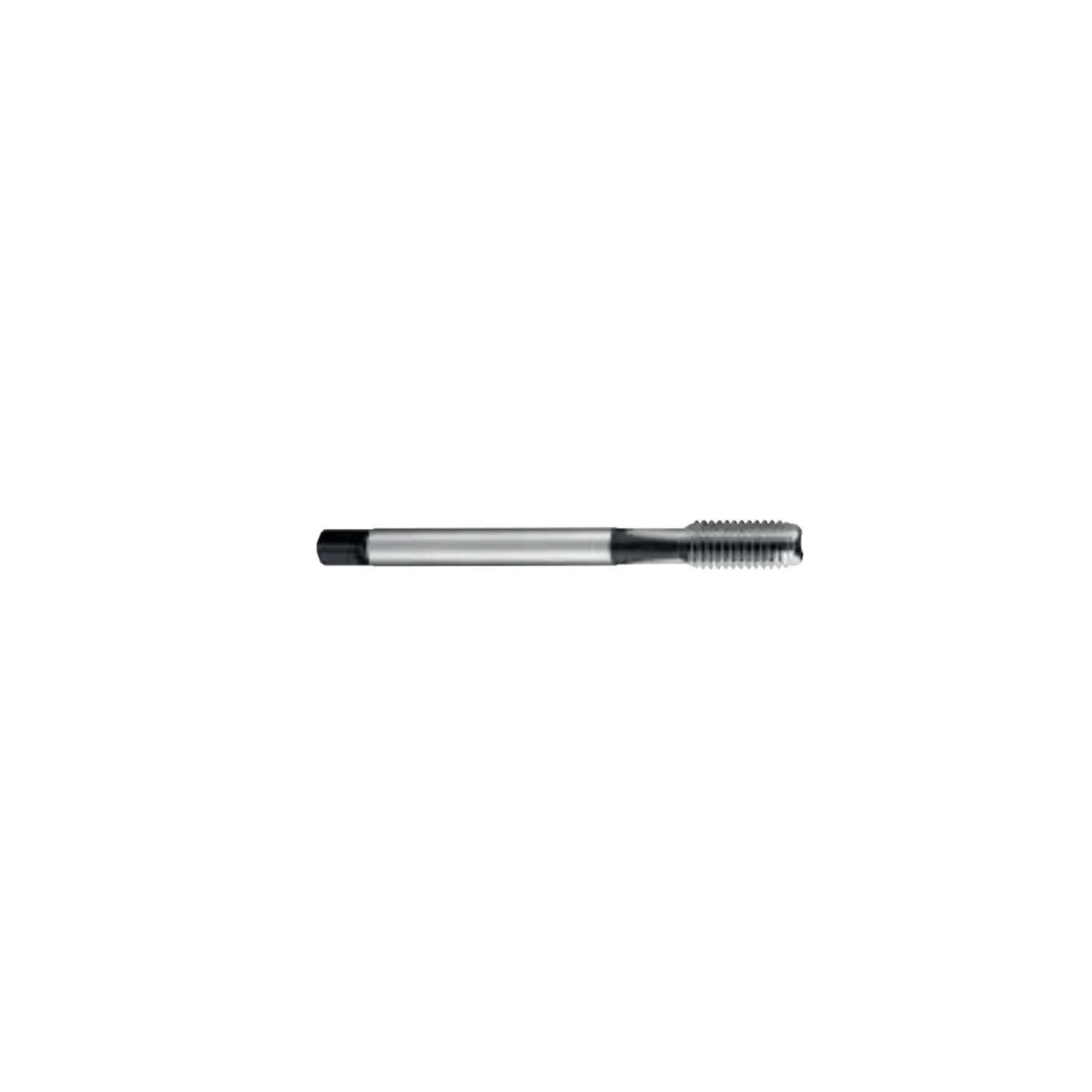

N - APPLICAZIONI GENERICHE - DIN 376 - CATALOGO 6705
Materiale: HSS-CO
Note: per maschiature profonde da 1 a 1,5 volte il ø del maschio

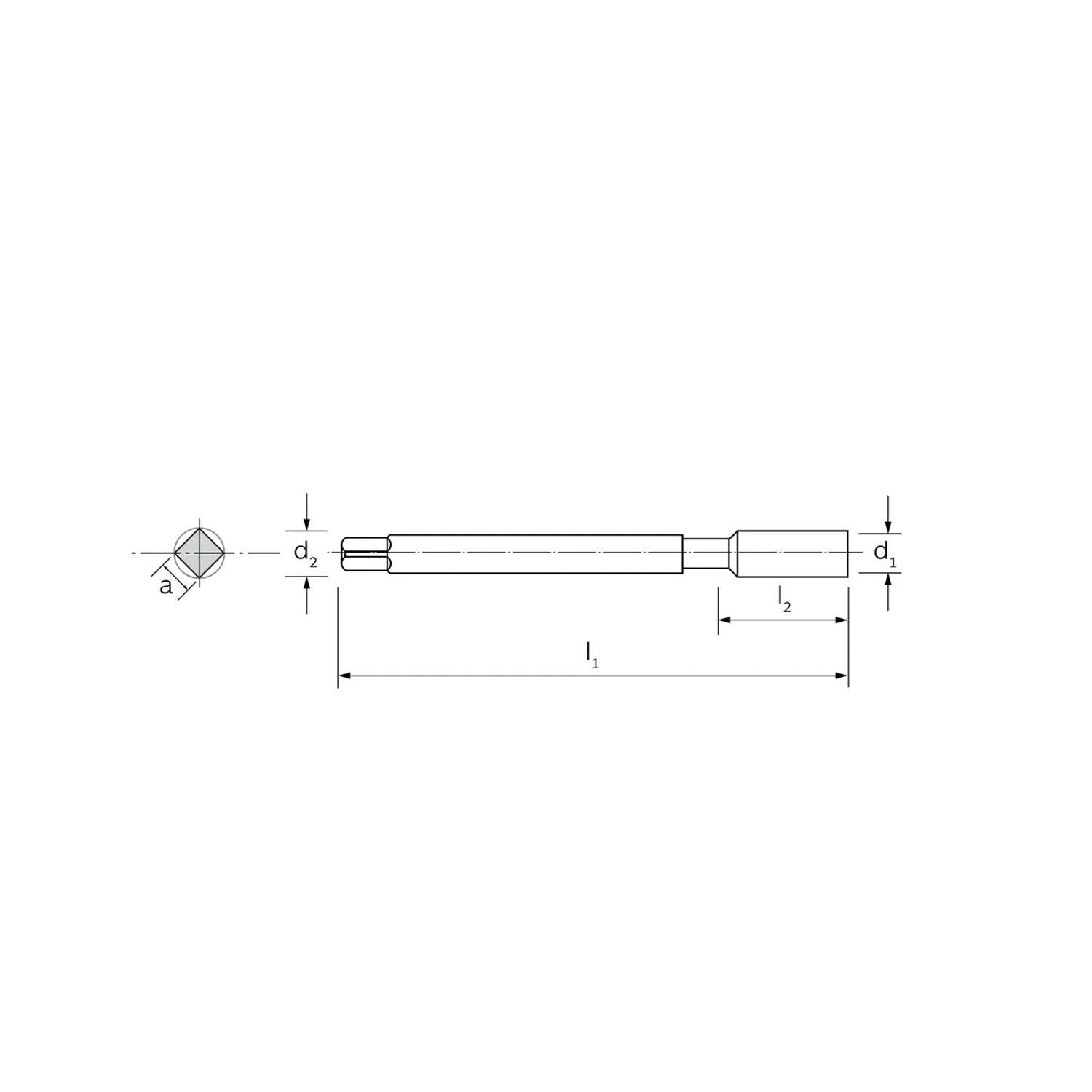

Ø | L1 | L2 | L3 | D2 h9 | a h12 | Ø Preforo | Passo |
3 | 56 | 11 | 5 | 2,2 | - | 2,5 | 0,5 |
4 | 63 | 13 | 7 | 2,8 | 2,1 | 3,3 | 0,7 |
5 | 70 | 16 | 8 | 3,5 | 2,7 | 4,2 | 0,8 |
6 | 80 | 19 | 10 | 4,5 | 3,4 | 5 | 1 |
14 | 110 | 30 | 20 | 11 | 9 | 12 | 2 |
