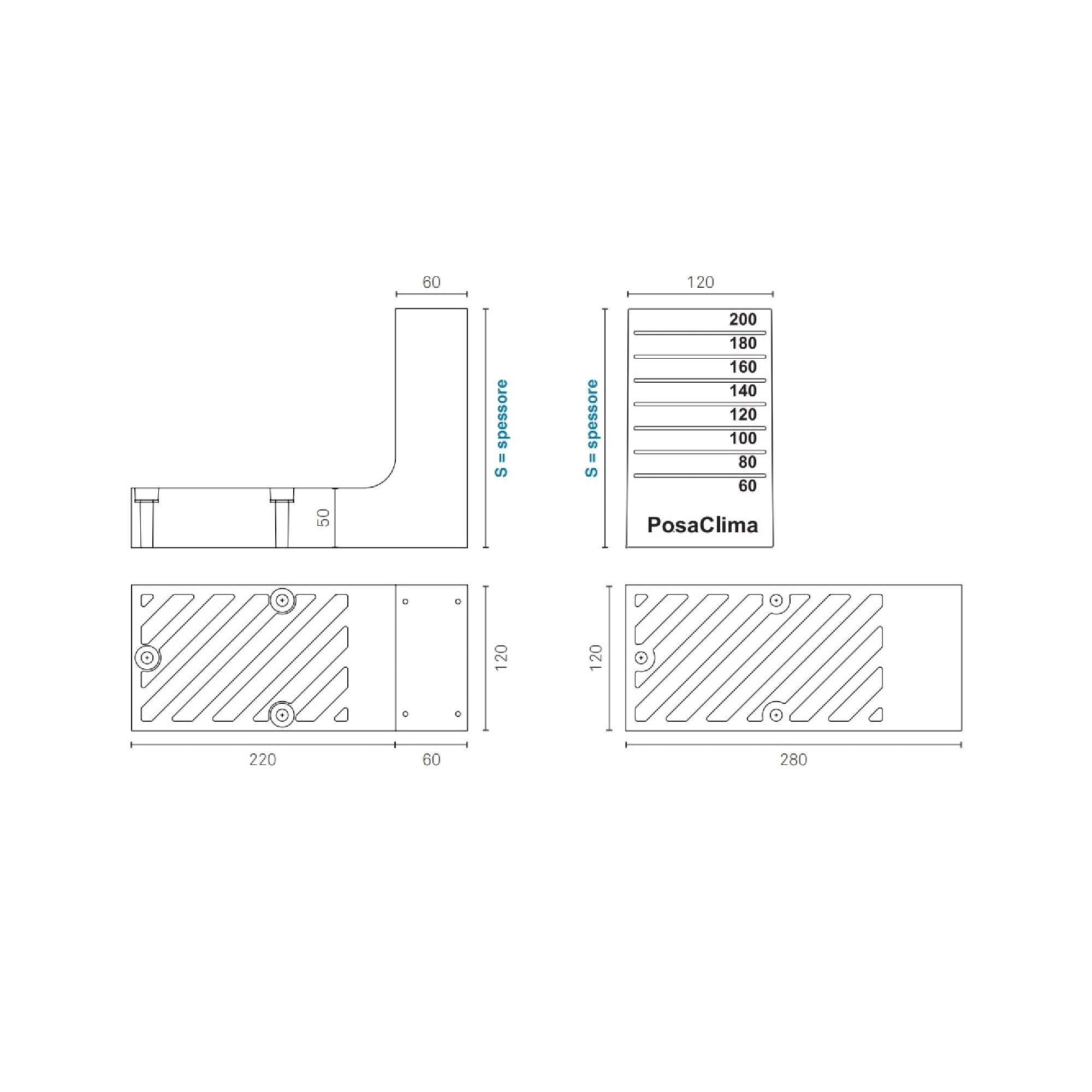

Staffa di montaggio Schermofix H.140mm per schermi oscuranti - Posaclima KLSCHERMO14P16

Staffa di montaggio in schiuma poliuretanica ad alta densità (550 kg/m3) specificatamente studiata per il montaggio senza ponti termici di elementi oscuranti (persiane, antoni, persiane scorrevoli, ecc.) di qualsiasi materiale (Es. legno, alluminio, PVC) in presenza di sistema cappotto esterno sulla muratura, sia nei casi di nuova edificazione che di riqualificazione energetica.

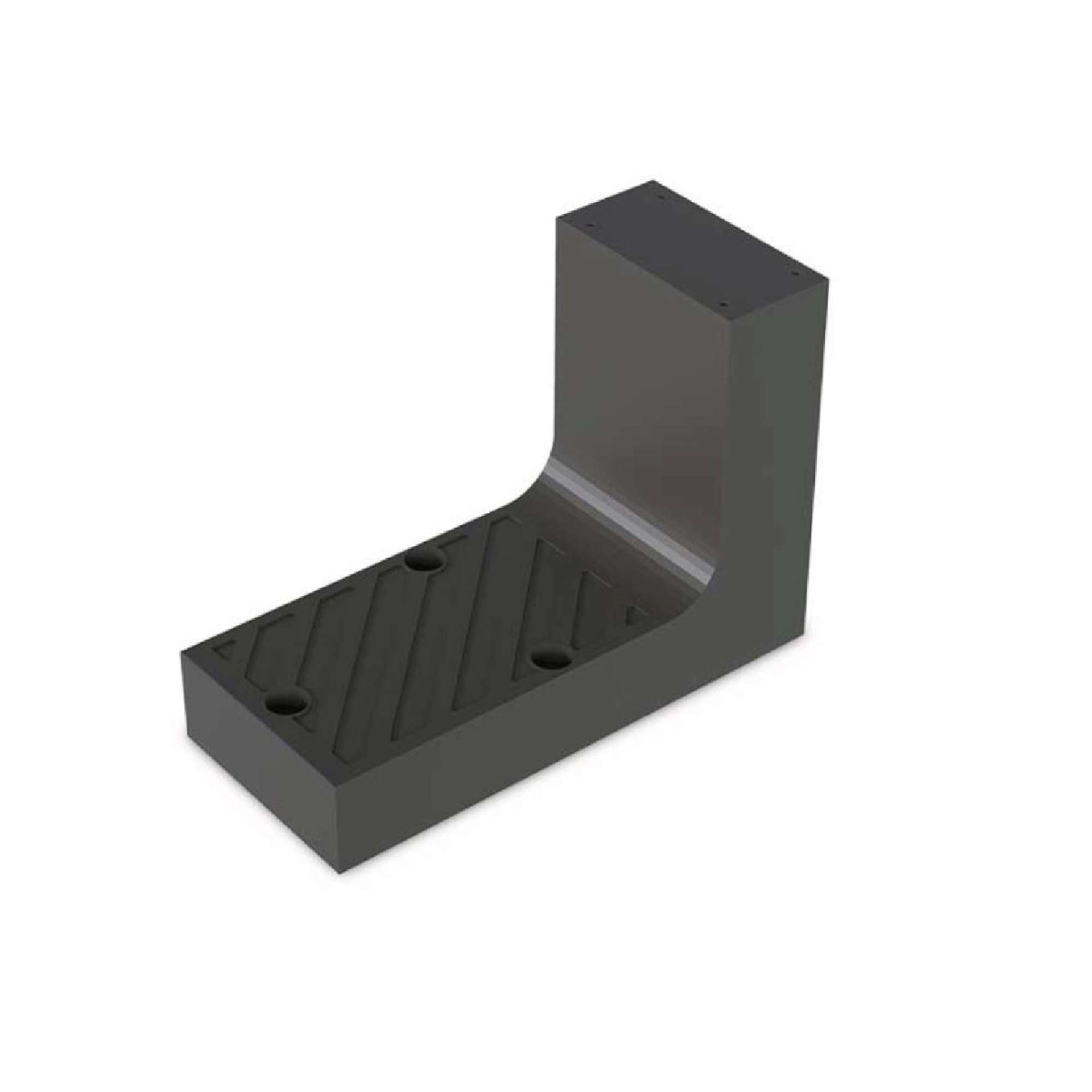

La staffa è composta da un corpo in resina PU nel quale è affogato per una profondità di 60 mm una rete metallica in alluminio per l’armatura e il rinforzo della stessa.

Progettata in conformità a quanto previsto dalla norma UNI-TR 11715 al punto 10.7.2, la norma prevede che gli elementi di fissaggio per carichi pesanti (ES. cardini per gli scuri) siano “prodotti in materiale isolante ad altissima densità armati con strutture composite atte a sostenere carichi elevati”.

La staffa è completa di viti e tasselli di fissaggio (Ø 10mm, lunghezza 120 mm) idonei per mattone forato, mattone pieno e calcestruzzo.

• Elevatissimo isolamento termico (λ < 0,07 W/mK)
• Elevata resistenza meccanica statica e agli urti
• Armatura in rete metallica per aumentare la superficie utile di aggancio frontale del cardine e per aumentare la tenuta laterale del fissaggio
• Zigrinatura obliqua per un migliore aggrappaggio della colla rasante
• Scala graduata preincisa per semplificare le operazioni di rifilatura della staffa (se necessarie)
• Possibilità di aggancio in tre direzioni: frontale, obliqua e laterale con dati di resistenza a taglio ed estrazione certificati

Campi di applicazione

Specificatamente studiato per il montaggio senza ponti termici di elementi oscuranti in presenza di sistema cappotto esterno sulla muratura, sia nei casi di nuova edificazione che di riqualificazione energetica.

Idonea per il fissaggio dei seguenti elementi:

• Schermi oscuranti con collegamento puntuale a cardine
• Schermi oscuranti a telaio
• Schermi oscuranti scorrevoli

Tali elementi possono essere collegati alla staffa con i seguenti sistemi di fissaggio:

• Cardine con passo metrico (e fissaggio con ancorante chimico)
• Cardine a vite da legno
• Turbovite
• Vite autofilettante

Installazione

Verificare preventivamente l’idoneità dei materiali della parete al fissaggio con i tasselli ad espansione; nel caso non si conosca la composizione della parete è necessario effettuare delle indagini conoscitive o una prova di estrazione dei tasselli. Pulire il foro con soffio d’aria prima di inserire il tassello ad espansione.

Bloccare a parete la staffa SCHERMOFIX con le 3 viti complete di tasselli ad espansione (in dotazione), da inserire negli appositi fori già dotati di rondella metallica.

La staffa SCHERMOFIX deve aderire completamente al supporto, qualora non sia possibile è necessario procedere come segue:

• su superfici irregolari (es. muro in laterizio) pre-spalmare con idonea colla da cappotto la parte zigrinata di appoggio. Fissare con i tasselli dopo completo indurimento della colla.
• su superfici regolari (es. muro intonacato) applicare cordoli diadesivo a base di MS Polimero HIGH TACK extra strong sulla parte zigrinata di appoggio e fissare subito con i tasselli.

Prima dell'installazione assicurarsi che le staffe SCHERMOFIX non presentino danni che possano compromettere la portata statica e che non siano state esposte alle intemperie per lungo tempo.

La staffa SCHERMOFIX è idonea per l’applicazione dell’intonaco di base dell’isolamento a cappotto, senza ulteriori trattamenti.

Qualsiasi modifica alle staffe SCHERMOFIX può avere effetti negativi sulla capacità portante, ad eccezione della rifilatura nello spessore per un massimo di 30 mm, rispetto alla profondità originaria.

La staffa SCHERMOFIX non è collaudata per la tenuta di elementi come: parapetti, ringhiere, tende esterne, ecc.
